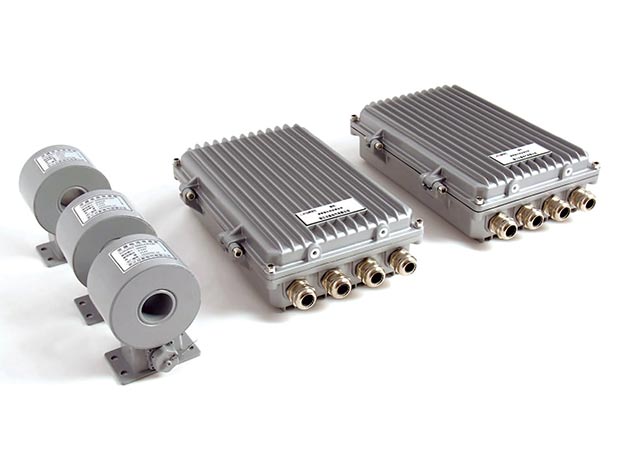

3.1.6 SUN-IGuard-301系列 GIS避雷器在线监测系统
-
厂家直供
-
1小时响应
-
48小时解决
-
12月质保
-
终身维护
- 产品说明
- 型号规格
一、产品概述
SUN-IGuard-301系列避雷器在线监测系统主要用于35kV~750kV电压等级变电站金属氧化物避雷器的绝缘状态在线监测，装置能够实现对避雷器的泄漏电流、阻性电流和动作次数的监测功能，能够在本地显示避雷器泄露电流和动作次数，并且将泄漏电流、阻性电流和动作次数通过通信远传至综合监测单元。
二、工作原理

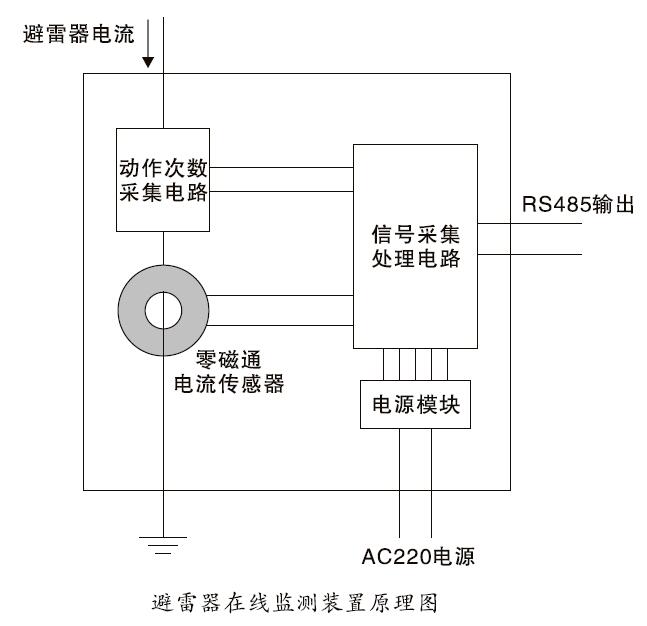

SUN-IGuard-301型避雷器在线监测装置的基本原理如下图所示。装置由零磁通电流传感器、动作次数采集电路、信号采样处理板及电源模块构成。
SUN-IGuard-301型避雷器在线监测系统是变电站避雷器绝缘状态监测系统的重要组成部分，除此之外系统还包括母线电压提取装置、综合监测单元以及监测后台。
避雷器在线监测装置和母线电压提取装置均在被监测设备本地安装，与综合监测单元通过RS485总线进行通信，综合监测单元通常安装在被监测设备附近的智能监测柜或汇控柜（简称智能柜)内。SUN-IGuard-301装置实现监测避雷器泄漏电流的幅值和相位，结合母线电压提取装置采集的系统电压相位，便可计算出泄露电流中的阻性电流分量。如果不需要监测避雷器阻性电流，系统可以不配置母线电压提取装置。
三、性能特点
SUN-IGuard-301系列避雷器在线监测系统具有以下性能特点:
1、集避雷器监测仪、计数器以及智能在线监测器等多个装置功能于一身，实现本地多参量数字显示和数据远传功能，可有效减轻现场的设备安装和运行、维护工作。
2、采用高精度零磁通电流传感器，有效降低泄露电流采集过程中产生的角差，为阻性电流计算提供精准的相位信息。
3、采用高性能微处理器芯片，精心设计的信号采集与处理电路，性能优越，测量精度高。
4、采用高可靠性电子元器件，其良好的温度特性以及优异的抗老化性能，适用于在电力系统中的长期可靠运行。
5、独特的电流保护回路，能够承受多种雷电冲击电流并保持可靠运行。密封性能优良，符合IP55防护等级，适用于户外环境运行。

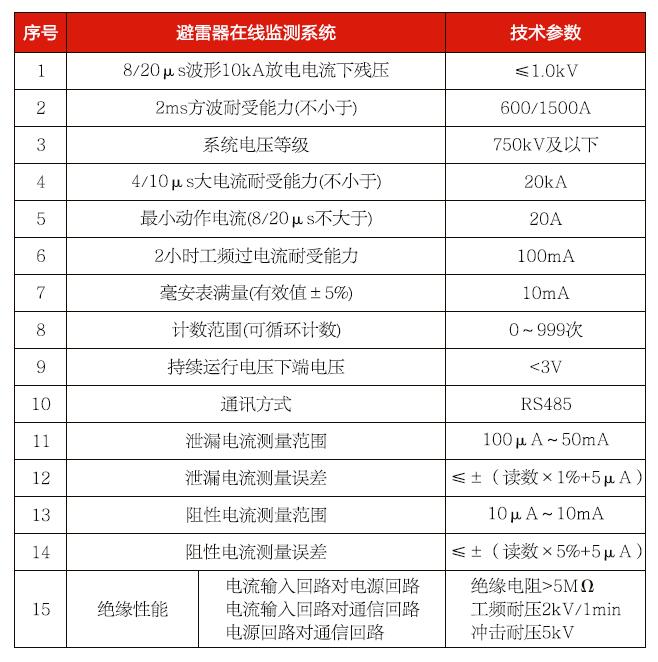

四、技术参数
SUN-IGuard-301系列
