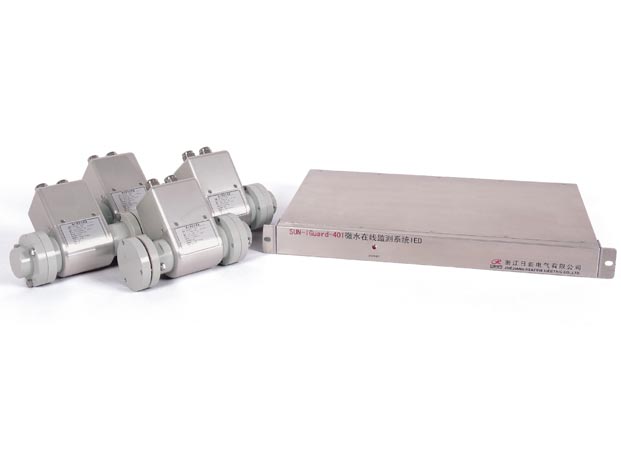

3.1.3 SUN-IGuard-401系列 SF6气体微水密度在线监测系统
-
厂家直供
-
1小时响应
-
48小时解决
-
12月质保
-
终身维护
- 产品说明
- 型号规格
一、产品概述
近几十年来SF6气体作为优良的绝缘介质和灭弧介质在高压电力设备绝缘领域得到越来越广泛的应用。气体绝缘金属封闭电器GIS的应用打破了传统变电站的概念，使紧凑型、高电压、大容量新式变电站的发展得以实现，并成为城网变电站改造的重要途径。
但随着GIS设备的运行，当SF6气体中的水分含量增大或由于气体泄漏，会造成绝缘性能下降，或经电弧放电作用下，会产生多种有毒和腐蚀性气体，影响GIS的安全运行。由于绝缘性能下降而引起的GIS故障时有发生，因而如果能够在线监测GIS中SF6气体的微水含量和密度就可以防患于未然。
SUN-IGuard-401系列SF6密度微水在线监测系统的湿度检测采用世界顶级传感器作为测量元件，结合最先进的微水在线监测理论和技术方法，由传感器、主IED以及后台监控计算机构成。传感器与SF6气体气室连接，主IED为传感器供电和通讯转接，通过RS485或光纤等方式传输至后台计算机的软件系统。
本系统主要用于110kV ~750kV电压等级的高压开关断路器或GIS组合电器中SF6气体状态在线监测，实现了对高压电气设备SF6气体的在线监测。装置能够对SF6气体的湿度、密度和温度进行实时数据采集、现场显示、数据远传、故障报警与闭锁信号传输、后台数据显示与趋势分析，为状态检修和智能电网建设提供可靠信息与依据。
二、性能特点
1、监测GIS设备中SF6气体的温度、压力、密度、微水、露点；
2、采用全封闭设计，防水抗尘，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境；
3、消除了测量过程中温度、压力对微水的影响，数据稳定；
4、采用温度、微水集成芯片，直接测量气体温度，消除气室内外的温差，密度值计算准确；
5、采用水汽分压力的方式测量微水值（与镜面法测量气体微水的计算方式相同），测量准确。

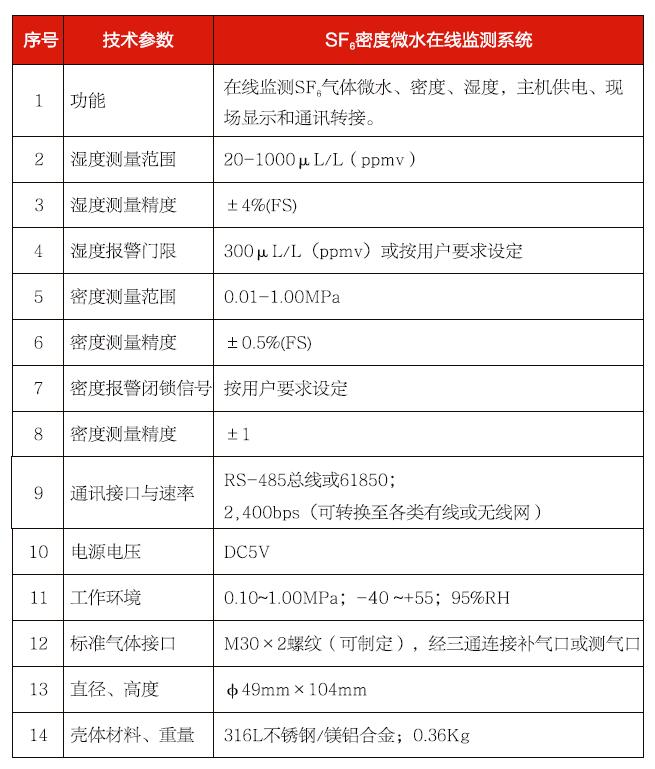

三、技术参数
GIS SF6气体微水密度运行标准：新投产SF6断路器灭弧气室内的含水量不能超过150PPM ( 150uL/L)，运行中则不能超过300PPM ( 300uL/L)。
——GB/T8905-1996《六氟化硫电气设备中气体管理与检测导则》
SUN-IGuard-401系列
