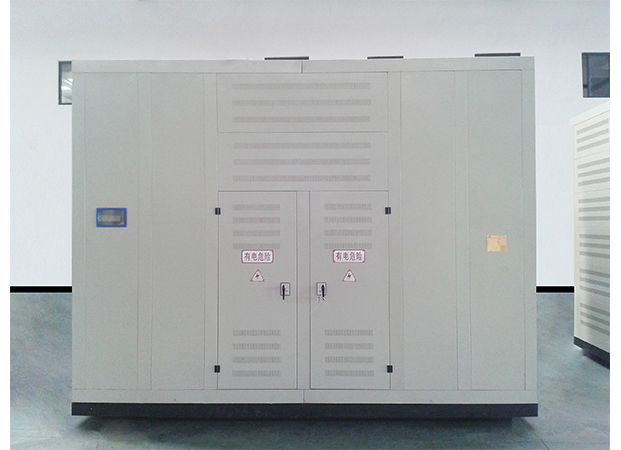

一、产品概述
变压器中性点隔直电阻限流装置又名限制直流分量电阻成套装置，主要适用于在高压试验中冲击发电机系统一次回路限制短路试验电流的直流分量；以及在变压器中性点接地能够抑制直流单极大地回线运行方式导致的变压器中性点直流偏磁电流，避免直流电流对变压器造成的危害。
二、产品特点
□ 我司产品体积小，散热好，绝缘高；
□ 瞬时耐受大电流冲击能力强；温升低；
□ 采用熔点高、阻值稳定、温度系数小、热容量大的材料；
□ 可靠性强，多重绝缘，电阻内外及电阻元件均采用特殊材质绝缘及支撑。
三、执行标准
DLT 1541-2016 电力变压器中性点直流限(隔)流装置技术规范

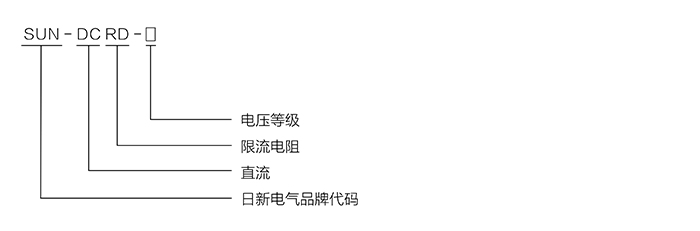

四、型号说明

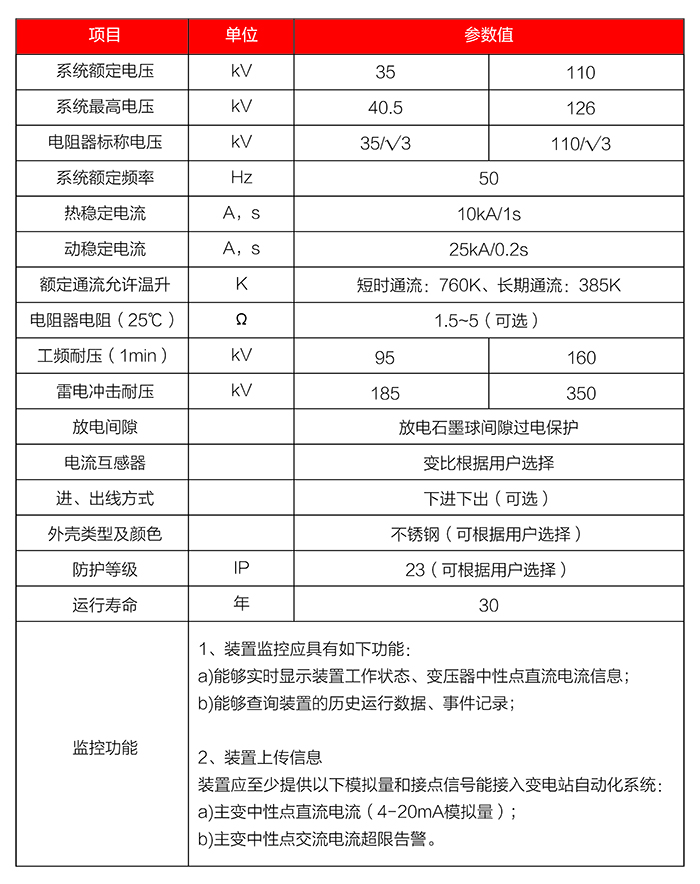

五、技术参数

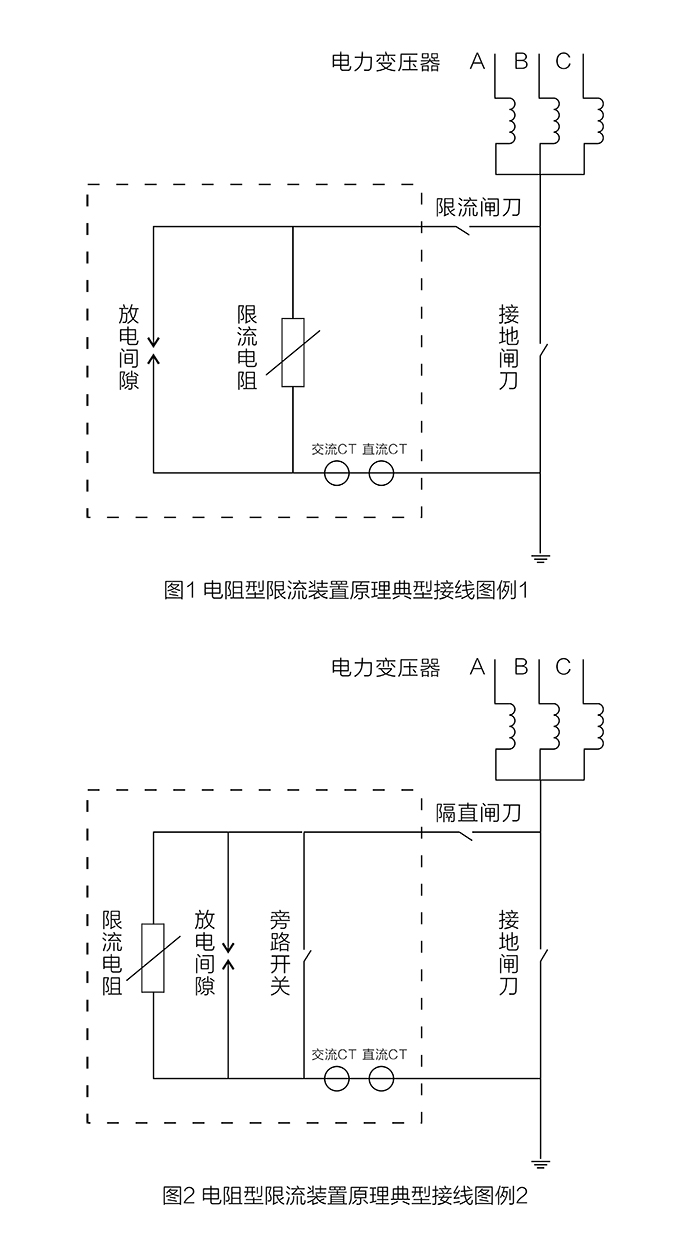

六、典型原理接线图例

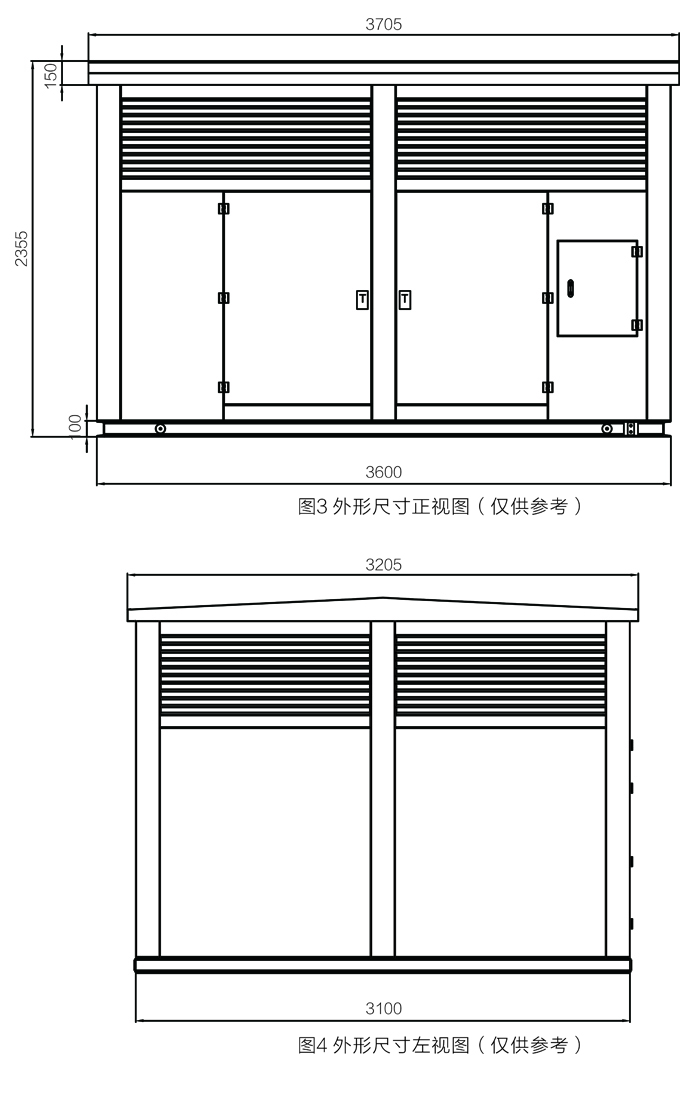

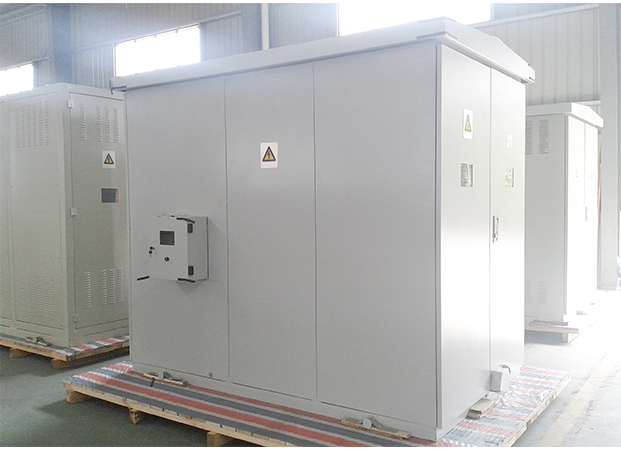

七、产品外形参考尺寸图
八、产品安装
使用叉车将设备运抵安装现场，取下固定垫木的螺栓；
小心开箱取出设备，拆包装时应防止损坏外壳或顶部安装的套管，建议在拆除包装箱时，包装材料和包装箱的底座不拆，这样可以防止在搬运中造成损坏；
使用叉车时应注意使叉车对准底壳的角钢处，以免损坏底网；如果场地空间较小可采用吊车吊到安装点，装置顶部设有吊装螺栓；如果设备较大且配电室门较小，在订货时可订购可拆卸式，但应在购销合同中说明；
本产品安装地点可以是户内也可以是户外，可安装于专用基础、混凝土台或变压器的附近的支撑台上；装置应水平安放，这样可以保证设备防水进入、足够通风及防止绝缘子不必要的损坏；通过装置底四脚的螺栓孔（φ16mm）用地脚螺栓固定在基础上，若安装于混凝土基础上，建议采用膨胀螺栓来固定；电阻元件接地端通过单芯电缆与接地网连接接地，电缆的一端自下而上经柜底电缆孔接入变压器中性点隔直电阻限流装置，做好电缆头，与电阻元件接地端或零序电流互感器输出端可靠连接，电缆在穿孔处要用电缆护圈（已备有）保护，并加以封堵。装置的进线端用单芯电缆或铜排与变压器的中性点引出端子可靠连接；
电阻接地一般用铜排或电缆与公共接地网可靠牢固连接，铜排或电缆的规格根据实际情况确定；电流互感器二次输出采用控制电缆接入设计指定间隔的零序保护和测量表计；检查、紧固柜内所有固定及连接螺栓，保证固定牢固，连接可靠。
九、检验试验
当设备可靠就位后，打开带铭牌的前面板，检查柜内设备和接线情况,并注意以下事项:
□ 带电前所有包装材料必须从箱内取出，以避免发生火灾;
□ 仔细检查绝缘子、套管等有否破损，若发现破损件，应立即与我司联系;
□ 检查所有电气连接，确认连接牢固可靠;
□ 所有固定螺栓是否全部紧固;
□ 投运前试验、测量电阻元件的阻值、测量绝缘电阻、按规定标准进行工频耐压试验。
试验电压不大于出厂试验电压值的80%；还原装好柜体前板，准备投运。
十、产品维护
□ 变压器中性点隔直电阻限流装置属高可靠性设备，不需额外维护，建议利用站内主变或母线停电检修的机会进行检查维护，检查维护时必须严格执行安全操作规程和安全工作规范；
□ 将变压器中性点隔直电阻限流装置从系统上断开;
□ 打开前门，直接查看箱内有无异常;
□ 进行清洁处理;
□ 检查有无破损的绝缘子和套管，用摇表确认瓷套绝缘性;
□ 检查电阻元件的完好性，测出电阻值，其值应在5%误差以内﹔
□ 检查内部连接是否可靠;
□ 检查螺栓的紧固程度;
□ 对于雷电、风暴、地震、过载等可能会造成电阻元件损坏的特殊情况，建议工作人员及时做相应的检查;
□ 需要备件和协助时，请与我公司的售后服务处联系。我司将尽快（省内24小时、省外48小时）派员到现场服务。
十一、包装、运输及贮存
□ 本产品装箱时应按正常位置放置于枕木上，并用螺栓紧固；
□ 柜体罩上发泡塑料，以防止运输或存储过程中灰尘或水汽侵入;
□ 建议采用原包装将设备运抵安装现场，以防止在运输中可能出现的损坏;
□ 为防止运输过程中电阻松动，专门以紧固带加以固定；
□ 用板条钉箱；
□ 在变压器中性点隔直电阻限流装置包装箱上清楚地标明交货地点，设备名称和运输重量等；
□ 所有包装箱均可用叉车装入通用货柜中；
□ 货到后，应用叉车或吊车卸货；卸货前应加以检查，以确定运输过程中货物安全无损。
十二、订货须知
客户订购变压器中性点隔直电阻限流装置时，请提供与产品有关的下列资料：
□ 系统额定电压：Ue/U（kV）；
□ 标称电阻值：（Ω）;
□ 外壳形式：户内型或户外型；
□ 外壳颜色：客户可选；
□ 进出线方式：上进下出、下进下出、侧进侧出、侧进下出，客户可选；
□ 柜内是否装隔离开关及零序CT，CT变比及容量；
□ 客户有其它要求可在订货时面谈或提供书面要求。
