  • 一、产品概述

      电网动态录波及精准保护装置是浙江日新电气有限公司依托上海交通大学联合研制的新一代集零序故障诊断、零序故障录波、小电流接地选线、消弧线圈/小电阻/消弧柜动态特性监视等功能为一体的中压电网零序故障监测专家系统。它适用于6kV~66kV中性点不接地系统、经消弧线圈接地系统、经小电阻接地系统以及经消弧柜转移接地的系统,可广泛应用于供电公司及发电、石油、化工、冶金、煤矿等大型厂矿企业。

    二、核心功能

      1、可在线辨识各类零序故障(包括单相接地)的故障类型和故障区域。

      2、可在线监测消弧线圈、小电阻、消弧柜等接地保护设备的动态特性。

      3、可对各类零序故障进行录波记录和后台波形分析。


    三、产品价值

      1、实现了全面的零序故障诊断,可准确辨识支路故障、串联谐振、铁磁谐振、PT异常、母线故障等。

      2、采用暂稳态相结合的新型选线方法实现了精准选线,从而避免了传统拉路排查法对用电可靠性的影响,避免了因故障排查时间过长导致的故障升级。

      3、可及时发现消弧线圈、小电阻、消弧柜等接地保护设备的动态特性是否异常,避免恶性事故。

      a)经消弧线圈接地系统中,如果消弧线圈动态特性异常,则不能有效抑制孤光过电压;

      b)经小电阻接地系统中,小电阻动态特性与继保设备配合不当,可造成接地电阻烧毁,使得系统变为不接地系 统,形成重大安全隐患;

      c)消弧柜拒动、动作慢会导致故障点无法及时转移,导致不能有效抑制弧光过电压、判相错则可造成相间短路;

      4、强大的零序故障录波功能,可捕捉毫秒级的瞬间故障,并配备专业的后台分析软件,便于探明故障真实原因,找到治理方案,避免类似故障。


    四、组成

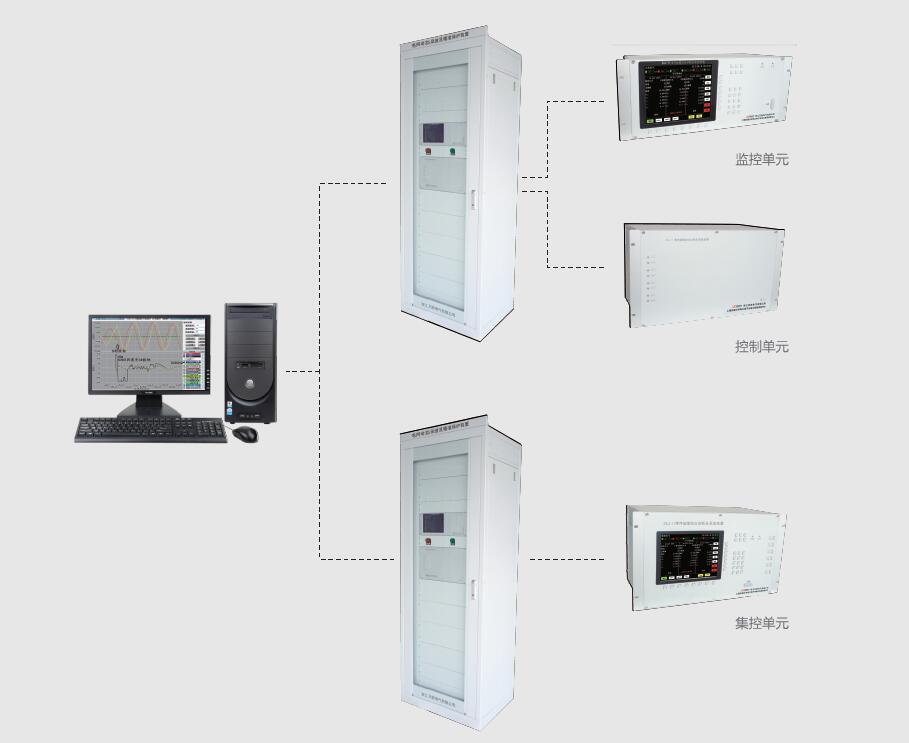

      电网动态录波及精准保护装置,由零序故障综合诊断及录波装置、后台分析工作站组成,其中,零序故障综合诊断及录波装置可根据用户的配置要求,选配监控单元、控制单元、集控单元等模块。


    五、功能

    1、零序故障综合诊断功能

      A、利用故障发生前后完整的录波信号,通过与故障特征库的比对实现故障类型辨识。

      B、故障类型包括:支路故障、串联谐振、铁磁谐振、PT异常、母线故障等。

    2、接地故障选线功能

      采用基于故障过程分析及暂稳态相结合的选线算法,实现准确选线。

    3、零序故障录波及波形分析功能

      A、可对造成零序电压升高的各类故障进行录波,包括毫秒级的瞬时性故障。

      B、录波信号包括各相对地电压、零序电压、中性点电流及各支路零序电流信号。

      C、全程实时录波并记录存储故障发生前后500个周波和故障消失前后40个周波的波形数据。

      D、存储10000次以上的录波数据,可查询并显示录波波形。

    4、消弧线圈动态特性监视功能

      可监测消弧线圈动态响应时间、接地残流、接地相相电压恢复速度,最高瞬时电压等动态特性。

    5、小电阻动态特性监视功能

      A、实时对小电阻的电流特性进行在线采样,以监测小电阻通断状态,避兔电阻熔断等开路事故发生。

      B、实时监视计算小电阻的阻值变化及状态信息,以便及时发现故障现象。

    6、消弧柜动态特性监视功能

      可监测消弧柜动态响应时间,最高瞬时电压等动态特性。

    7、通信功能

      A、综合自动化系统接入。

      B、实现事件及波形上传。

      C、可提供RS232、RS422、RS485以及以太网通信接口。

    8、后台监控分析功能

      A、通过IP网络可将各变电站的零序故障综合诊断及录波装置接入后台分析工作站,实现对装置和数据的远程监控及分析功能。

      B、具有优良的可视化人机交互界面,可以方便地分析录波数据,显示和比较录波波形,为现场技术人员进行事后电网事故分析提供依据和分析工具。

      C、通过后台分析工作站可以实现:

      ※远程监控各个站所零序故障综合诊断及录波装置。

      ※远程调取故障数据并进行集中管理,统一分析,处理及统计。

      ※实现软件的远程更新和设备的远程维护。※故障波形回放功能,实现故障判别再现。

      ※事件及故障信息的远程报警功能。

    9、参数配置功能

      A、可配置站名、支路名、零序电流互感器变比,电网中性点接地方式等,支持中文支路名称。

      B、可设定系统时间,互感器性能配置及调整。

    10、跳闸功能

      可实现延时跳闸。


    六、特点

    1、高性能

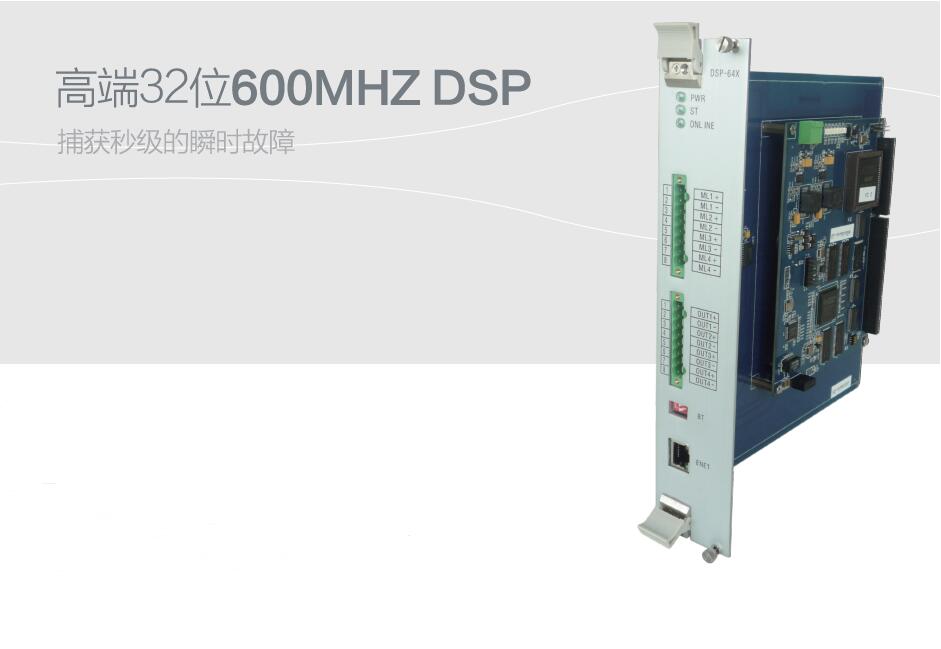

      ※采用高端32位60OMHZ DSP(数字信号处理)技术,具有强大的高速运算能力,支持100路信号的实时录波,可捕获毫秒级的瞬时故障。

    2、高精度、长周期故障录波

      ※采用16位高速A/D转换芯片,数据采集速度快、精度高。

      ※装置电流输入精度可达0.1%,保证接地电流很小时(高阻接地)能准确捕获信号。

    3、高可靠性

      ※采用双CPU设计,人机界面和检测诊断逻辑分属不同的CPU,互相监测、互不影响。※采用欧式标准插框结构,强弱电隔离、硬件看门狗、光电隔离和无触点设计。

    4、大容量

      ※单套系统可支持2个电压等级6个母段,64条支路。※可记忆10000次以上故障信息,装置掉电后信息不丢失。

    5、友好的人机界面

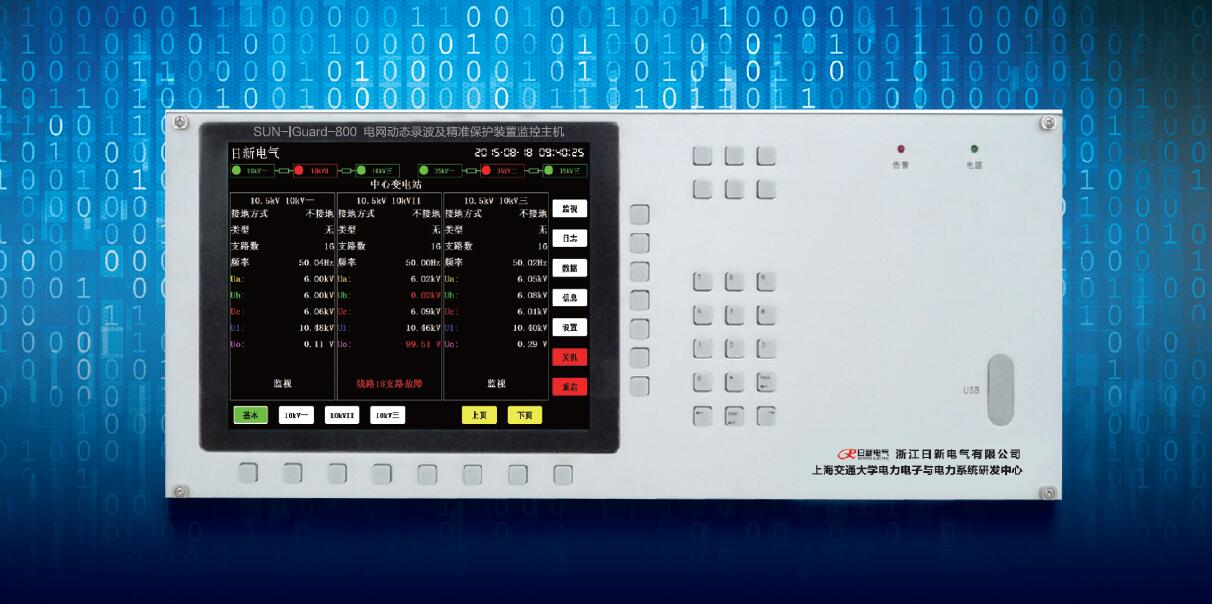

      ※“8.4寸”彩色液晶显示屏,多级菜单人机交互界面,操作简捷,使用方便。

      ※运行界面结构清晰,系统运行参数、接地信息、波形、诊断结果等一目了然;支持历史数据的查询和分析,支持录波数据的波形显示。

      ※故障发生时显示故障类型和接地支路等信息。

    6、完善的自检能力

      ※能够在线进行装置自检从而确认系统运行状态。
